Hinweis:

Die beiden Grafiken dienen der Verdeutlichung des Effekts der als 'Thermoecke' bezeichneten Konstruktion. Die konstruktiven Maßnahmen zur Erzielung des Effekts sind nicht dargestellt.

Dargestellt sind die innenseitigen Oberflächentemperaturen einer Gebäude-Außenecke bei einer Außenlufttemperatur von -5°C und einer Innenlufttemperatur von +20°C.

Erläuterungen zu den Grafiken:

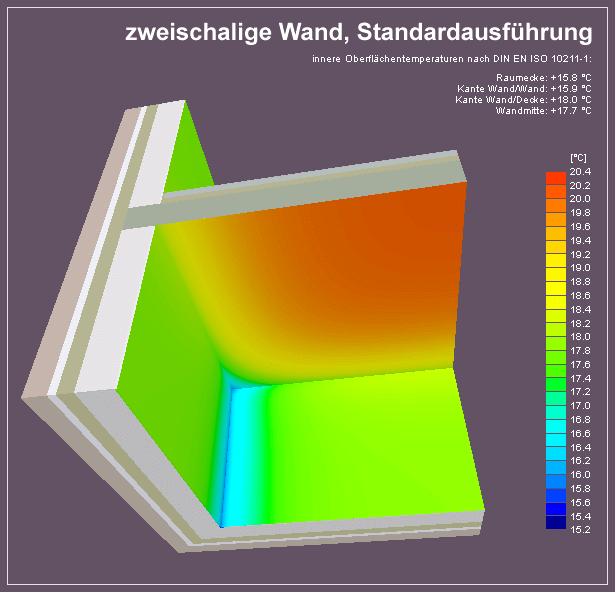

Grafik 1 zeigt den Temperaturverlauf auf einer zweischaligen, nach anerkannten Regeln der Bautechnik erstellten Außenwand, bestehend aus:

• äußerem Verblendmauerwerk
• 4 cm Luftschicht
• 8 cm Dämmschicht und
• schwerem Hintermauerwerk.

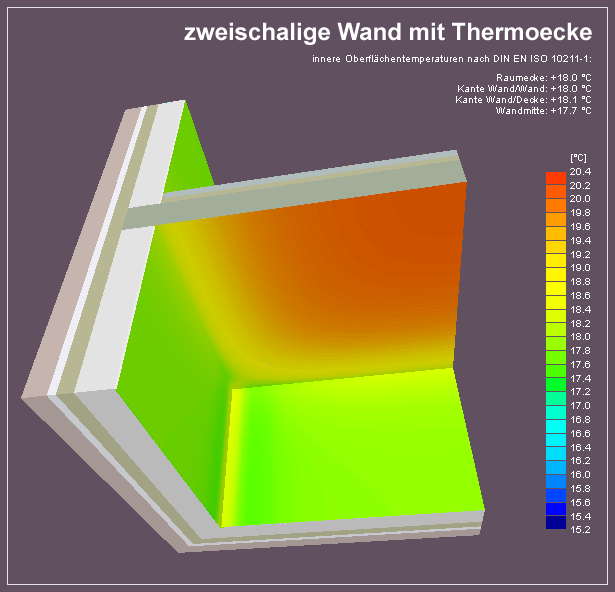

Grafik 2 zeigt den Temperaturverlauf auf einer identisch aufgebauten Wand, die durch eine als 'Thermoecke' bezeichnete Konstruktion verbessert ist.
